جزئیات محصول:
پرداخت:
|
مواد مناسب: | کویل فولادی گالوانیزه | ضخامت: | 1.2 ~ 2.3 میلی متر |
---|---|---|---|
اندازه دستگاه: | 8 * 1.5 * 1.2 متر | وزن دستگاه: | حدود 10 تن |
نیروی اصلی: | 11 کیلو وات | ولتاژ: | 380V / 50Hz / 3Ph (می تواند به صورت سفارشی) |
برجسته: | CSA Storage Rack Roll Forming Machine,8m / min Storage Rack Roll Forming Machine,8m / min رول ماشین تشکیل |

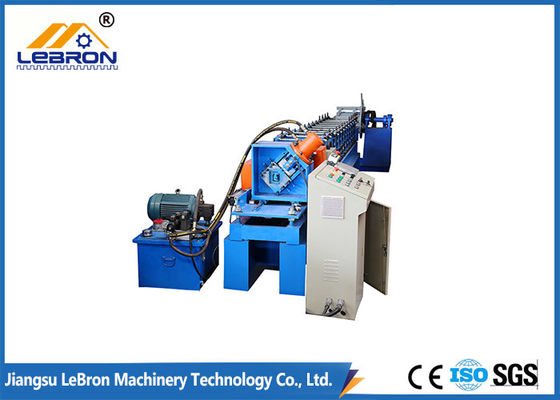

1. توصیف از Storage Rack Roll Forming Machine
دستگاه تشکیل دهنده رول قفسه ذخیره سازی شامل یک دکویلر دستی 3 تنی ، یک دستگاه تسطیح ، یک منگنه هیدرولیکی با تغذیه سروو ، فرم دهی و پس از برش ، یک کنترل کننده plc ، یک ایستگاه هیدرولیک و یک میز دریافت است.
سرعت کار دستگاه فریم حدود 6 ~ 8m / min است
ویژگی های اصلی دستگاه قالب گیری عمودی RACK:
1)قفسه صاف است و دقت آن در حد 1 میلی متر است
2)قاب پایین یک شافت جامد 82 میلی متر و فولاد H شکل به عنوان قاب پایین تصویب می کند ، بنابراین دستگاه می تواند بدون تغییر شکل در تولید طولانی مدت مقاومت کند ، بنابراین تولید طولانی مدت قاب را تضمین می کند
3)غلتک ها توسط ماشین آلات CNC پردازش می شوند تا از صحت غلتک ها اطمینان حاصل کنند و بدین ترتیب از دقت قاب اطمینان حاصل می کنند.
4)قاب برش و سوراخ سوراخ ما برای جلوگیری از تغییر شکل در طول فرآیند تولید طولانی مدت ، از تنش خلاص شده است تا قاب نهایی صاف شود.
5)استفاده از سیستم عامل میتسوبیشی یا زیمنس ، عملکرد پایدار ، عملکرد ساده ، طول ورودی و مقدار یک بار ، تولید اتوماتیک توسط دستگاه قاب ، تحمل طول برش در ± 2 میلی متر
2. پارامترهای فنی دستگاه رول شکل قاب درب
نه | مورد | شرح |
1 | مواد مناسب صفحه | ضخامت: 1.2-2.3 میلی متر ، سیم پیچ فولادی گالوانیزه |
2 | سرعت کار | 6-8 متر در دقیقه |
3 | مقدار غلتک | 14 غلتک |
4 | مواد غلتکی | فولاد GCr15 |
5 | مواد شفت | 45 # فولاد.قطر: 70 میلی متر |
6 | سیستم رانده شده | زنجیر |
7 | قدرت اصلی با کاهنده | 11 کیلو وات |
8 | مدل برش: | برش هیدرولیک Cr12MoV |
9 | نیروگاه ایستگاه هیدرولیک | 4 کیلو وات |
10 | سیستم عامل | توسط سیستم کامپیوتر-PLC صنعت کنترل می شود. |
11 | مارک PLC | زیمنس با زبان انگلیسی و چینی ژاپن |
3. اجزای اصلی دستگاه رول تشکیل قاب درب
Decoiler دستی | حداکثر عرض: 1250 میلی متر |
قطر داخلی: 500 میلی متر | |
قطر خارجی: 1200 میلی متر | |
ظرفیت حداکثر وزن: 5T | |
رول تشکیل | مواد اولیه: سیم پیچ فولادی گالوانیزه |
ضخامت مواد: 1.2-2.3 میلی متر | |
سرعت کار: 6-8 متر در دقیقهقابل تنظیم | |
غلتک: 14 غلتک | |
مواد برای غلطک: GCr15 | |
قدرت موتور: 11 کیلو وات | |
قطر غلتک: 70 میلی متر | |
نوع انتقال: انتقال زنجیره ای | |
اندازه ظاهر: حدود 8000mm * 1500mm * 1200mm | |
وزن کل: حدود 10T | |
برش هیدرولیک | نوع برش: برش هیدرولیک ، اتوماتیک |
ماده تیغه: Cr12 با HRC 60-62 صیقلی ، خاموش | |
قدرت: 4 کیلو وات | |
سیستم کنترل | کنترل برق: سیستم کنترل فرکانس PLC |
ولتاژ: 380V / 50Hz / 3Ph (یا سفارشی) | |
خطای طول: 1 میلی متر | |
جدول خروجی | این ساده است و برای بارگذاری محصول نهایی استفاده می شود |
طول: 4 متر (یا سفارشی) |
